PLTA (Pembangkit Listrik Tenaga Air) Part 1.

Pembangkit Listrik Tenaga Air (PLTA) adalah Pembangkit Listrik yang memanfaatkan energy potensial dan kinetic air menjadi energy listrik. Bentuk utama dari pembangkit listrik jenis ini adalah Generator yang dihubungkan ke turbin yang digerakkan oleh tenaga kinetik dari air.


Jenis-jenis Turbin air
Turbin atau kincir adalah komponen utama dalam proses pembangkitan tenaga listrik, turbin berfungsi sebagai pemutar generator.
a. Turbin Impuls : Adalah turbin yang bekerja karena aliran air. Energi potensial air diubah menjadi energi kinetik pda nozle. Air keluar nozle yang mempunyai kecepatan tinggi membentur sudu turbin. Setelah membentur sudu arah kecepatan aliran berubah sehingga terjadi perubahan momentum (impulse). Akibatnya roda turbin akan berputar. Turbin impuls adalah turbin tekanan sama karena aliran air yang keluar dari nosel tekanannya adalah sama dengan tekanan atmosfir sekitarnya. Semua energi tinggi tempat dan tekanan ketika masuk ke sudu jalan turbin dirubah menjadi energi kecepatan.
Contoh :
  • Turbin Pelton.  Untuk pembangkit skala besar membutuhkan head lebih kurang 150 meter tetapi untuk skala mikro head 20 meter sudah mencukupi.

Gambar Turbin Pelton
  • Turbin Turgo. Dapat beroperasi pada head 30 s/d 300 m. Seperti turbin pelton turbin turgo merupakan turbin impulse, tetapi sudunya berbeda

Gambar Turbin Turgo
  • Turbin Crossflow. Salah satu jenis turbin impuls ini juga dikenal dengan nama Turbin Michell-Banki yang merupakan penemunya. Selain itu juga disebut Turbin Osberger yang merupakan perusahaan yang memproduksi turbin crossflow. Turbin crossflow dapat dioperasikan pada debit 20 litres/sec hingga 10 m3/sec dan head antara 1 s/d 200 m.

b. Turbin Reaksi : Sudu pada turbin reaksi mempunyai profil khusus yang menyebabkan terjadinya penurunan tekanan air selama melalui sudu. Perbedaan tekanan ini memberikan gaya pada sudu sehingga runner (bagian turbin yang berputar) dapat berputar. Turbin yang bekerja berdasarkan prinsip ini dikelompokkan sebagai turbin reaksi. Runner turbin reaksi sepenuhnya tercelup dalam air dan berada dalam rumah turbin.
Contoh :
  • Turbin francis. Turbin Francis merupakan salah satu turbin reaksi. Turbin dipasang diantara sumber air tekanan tinggi di bagian masuk dan air bertekanan rendah di bagian keluar.  Turbin Francis menggunakan sudu pengarah. Sudu pengarah mengarahkan air masuk secara tangensial.

 Gambar Turbin Francis
  • Turbin Kaplan dan propeller merupakan turbin rekasi aliran aksial. Turbin ini tersusun dari propeller seperti pada perahu.. Propeller tersebut biasanya mempunyai tiga hingga enam sudu.


  Tabel Daerah Operasi Turbin
Jenis Turbin
Variasi Head, m
Kaplan dan Propeller
2 < H < 20
Francis
10 < H < 350
Peiton
50 < H < 1000
Crossflow
6 < H < 100
Turgo
50 < H < 250


Kriteria Pemilihan Jenis Turbin
Pemilihan jenis turbin dapat ditentukan berdasarkan kelebihan dan kekurangan dari jenis-jenis turbin, khususnya untuk suatu desain yang sangat spesifik. Pada tahap awal, pemilihan jenis turbin dapat diperhitungkan dengan mempertimbangkan parameter-parameter khusus yang mempengaruhi sistem operasi turbin, yaitu :
v     Faktor tinggi jatuhan air efektif (Net Head) dan debit yang akan dimanfaatkan untuk operasi turbin merupakan faktor utama yang mempengaruhi pemilihan jenis turbin, sebagai contoh : turbin pelton efektif untuk operasi pada head tinggi, sementara turbin propeller sangat efektif beroperasi pada head rendah.
v        Faktor daya (power) yang diinginkan berkaitan dengan head dan debit yang tersedia.
v   Kecepatan (putaran) turbin ang akan ditransmisikan ke generator. Sebagai contoh untuk sistem transmisi direct couple antara generator dengan turbin pada head rendah, sebuah turbin reaksi (propeller) dapat mencapai putaran yang diinginkan, sementara turbin pelton dan crossflow berputar sangat lambat (low speed) yang akan menyebabkan sistem tidak beroperasi.
Ketiga faktor di atas seringkali diekspresikan sebagai "kecepatan spesifik, Ns", yang didefinisikan dengan formula:
Ns = N x P0.51W .21
dimana :
N         = kecepatan putaran turbin, rpm
P          = maksimum turbin output, kW
H         = head efektif , m

Output turbin dihitung dengan formula:

P = 9.81 xQxHx qt
  Dimana
Q         = debit air, m 3 ldetik
H         = efektif head, m
ilt        = efisiensi turbin
            = 0.8 - 0.85 untuk turbin pelton
            = 0.8 - 0.9 untuk turbin francis
            = 0.7 - 0.8 untuk turbin crossfiow
            = 0.8 - 0.9 untuk turbin propellerlkaplan

Kecepatan spesifik setiap turbin memiliki kisaran (range) tertentu berdasarkan data eksperimen. Kisaran kecepatan spesifik beberapa turbin air adalah sebagai berikut:

Turbin pelton

12≤Ns≤25
TurbinFrancis
60≤;Ns≤300
Turbin Crossflow
40≤Ns≤200
Turbin Propeller
250≤Ns≤ 1000

Dengan mengetahui kecepatan spesifik turbin maka perencanaan dan pemilihan jenis turbin akan menjadi lebih mudah. Beberapa formula yang dikembangkan dari data eksperimental berbagai jenis turbin dapat digunakan untuk melakukan estimasi perhitungan kecepatan spesifik turbin, yaitu :

Turbin pelton (1 jet)
Ns = 85.49/H0.243
(Siervo & Lugaresi, 1978)
Turbin Francis
Ns = 3763/H0.854
(Schweiger & Gregory, 1989)
Turbin Kaplan
Ns = 2283/H0.486
(Schweiger & Gregory, 1989)
Turbin Crossfiow
Ns = 513.25/H0.505
(Kpordze & Wamick, 1983)
Turbin Propeller
Ns = 2702/H0.5
(USBR, 1976)

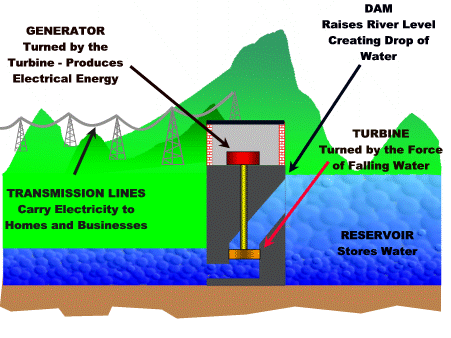

Komponen PLTA

PLTA yang paling konvensional mempunyai empat komponen utama sebagai berikut :

  1. Bendungan, berfungsi menaikkan permukaan air sungai untuk menciptakan tinggi jatuh air. Selain menyimpan air, bendungan juga dibangun dengan tujuan untuk menyimpan energi.
  2. Turbine, gaya jatuh air yang mendorong baling-baling menyebabkan turbin berputar. Turbin air kebanyakan seperti kincir angin, dengan menggantikan fungsi dorong angin untuk memutar baling-baling digantikan air untuk memutar turbin. Selanjutnya turbin merubah energi kenetik yang disebabkan gaya jatuh air menjadi energi mekanik.
  3. Generator, dihubungkan dengan turbin melalui gigi-gigi putar sehingga ketika baling-baling turbin berputar maka generator juga ikut berputar. Generator selanjutnya merubah energi mekanik dari turbin menjadi energi elektrik. Generator di PLTA bekerja seperti halnya generator pembangkit listrik lainnya.
  4. Jalur Transmisi, berfungsi menyalurkan energi listrik dari PLTA menuju rumah-rumah dan pusat industri.
